Innenraum

Zur Überwachung des Motors habe ich das Multidisplay eingebaut. Zur Zeit wird damit lediglich die Abgastemperatur überwacht. Lambda, LL-Temp, Öldruck, etc sollen aber noch folgen. Prinzipiell kann man damit jeden Sensor erfassen der ein Signal zwischen 0-5V liefert, ist also ziemlich vielseitig das ganze. Vorerst erfasse ich den Öldruck mit einer mechanischen VDO-Anzeige im Motorraum.

Am Motor selbst erledige ich gerade die letzten Arbeiten für den ersten Start. :)

Update: Abgasanlage

Dank der prima Unterstützung eines alten Freundes, ist die Abgasanlage nun sogut wie fertig. Verstärkte Gummis müssen noch bestellt werden und ein passendes Endrohr muss auch noch ausgewählt werden.

Schweißen ist eben doch reine Übungssache... so langsam wirds

Hier wird fleißig geheftet:

Über der hinteren Achse musste der Bogen zum ESD etwas gestaucht werden, da ich aber eine moderate Tieferlegung fahre passte das alles soweit erstaunlich gut. Ich hätte es mir, gerade an dieser Stelle, enger vorgestellt.

Dann habe ich noch eine Stütze für den WLLk angefertigt. Alles in allem ein erfolgreiches Wochenende.

Krümmer und Kleinzeug

Ein gewickelter Krümmer, was soll man noch groß dazu sagen.... :)

Der Gasbowdenzug Marke Eigenbau fand nun auch Einzug. Vielen Dank an dieser Stelle nochmal an den Hendrik für den hübschen Halter.

Ölrücklauf

Hier mal paar Bilder vom Ölrücklauf, Leitungslänge beträgt ca 50cm (in stahlflex). Den Fitting habe ich direkt an die Wanne geschweißt.

Da unten gehts langsam richtig eng her. Aber zur Antriebswelle ist genügend Platz, kein Problem also.

WLLK und Downpipe (Update)

Endlich trudelte die Tage der wassergekühlte Ladeluftkühler bei mir ein. Diesen hatte ich zum schweißen verschickt. Saubere Arbeit, wie ich finde!

Die drei seitlichen Anschlüsse sind fürs BOV, CO-Potie und eine Temperaturmesstelle.

Bild vom Innenleben...Netz

Gewicht: exakt 4.5kg. Gleich mal probesitzen lassen...und für gut befunden. Jetzt muss dafür nur noch eine Stütze angefertigt werden.

An der Downpipe ging es ebenfalls weiter mit dem WG Anschluß.

Ich habe kaum Übung im Schweißen, dementsprechend sehen auch die Nähte aus. Wird aber alles noch auf Dichtigkeit geprüft und gewickelt.

******** Update ************

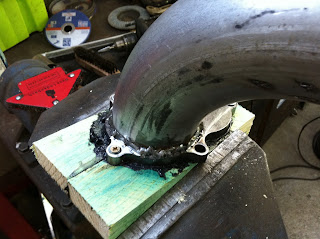

Die Öffnungen an den Flanschen wurden provisorisch verschlossen, man nehme bisschen Mehrzweckfett und etwas Holz und spaxt das ganze fest. Danach habe ich das Rohr mit Wasser befüllt um zu sehen wo noch Undichtigkeiten sind.

Danach noch schnell den Lambda-Anschluß gesetzt...

...und mit Thermospray behandelt, fertig soweit.

Denkste...nach dem Probemontieren kam die Überraschung. Durch das Schweißen hatte sich der Wastegate-Anschluß nochmal verzogen. Auch der große 5-Loch Flansch ist nicht mehr ganz plan :( Also muss ich da nochmal ran...

WG-Adapter

So heute wieder bisschen was geschafft. Der Wastegate-Abgang des Krümmers stellte sich von der Position her als nicht ganz optimal heraus, also habe ich mir da einen Adapter geschweißt um eine einfache Rohrführung zur Downpipe zu haben.

Zum Vergleich:

Vorher: WG Ausgang zeigt Richtung hinteres Motorlager...

Das WG sollte zur Downpipe gedreht werden...

Wasserkühler

Die Wasserkühler bekamen jeder einen Lüfter der Marke Spal. Hoffe die beiden reichen, sonst muss ich nochmal einen nachlegen.

Der WLLK ist beim Schweißer fertig gemeldet. Die Tage erwarte ich das gute Stück, dann wird es in dem Bereich Ladeluftkühlung auch endlich weiter gehen.
